Hongnuo (shenyang) General Machinery Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev ultrazvočnih sponk za merilnike pretoka vode na Kitajskem. Dobrodošli pri nakupu visokokakovostne ultrazvočne objemke za merilnik pretoka vode po konkurenčni ceni v naši tovarni. Sprejemamo tudi naročila po meri.
Pregled parametrov
| Parameter | Vrednost |
|---|---|
| Velikost cevi | DN6-DN100 |
| Natančnost merjenja | ±2.0% |
| Razpon hitrosti pretoka | 0.1-5.0 m/s |
| Merilni medij | Voda, čista voda in čiste tekočine |
| Izhod | 4-20mA |
| Napajanje | 24 VDC |
| Ocena zaščite | IP54 / IP65 |

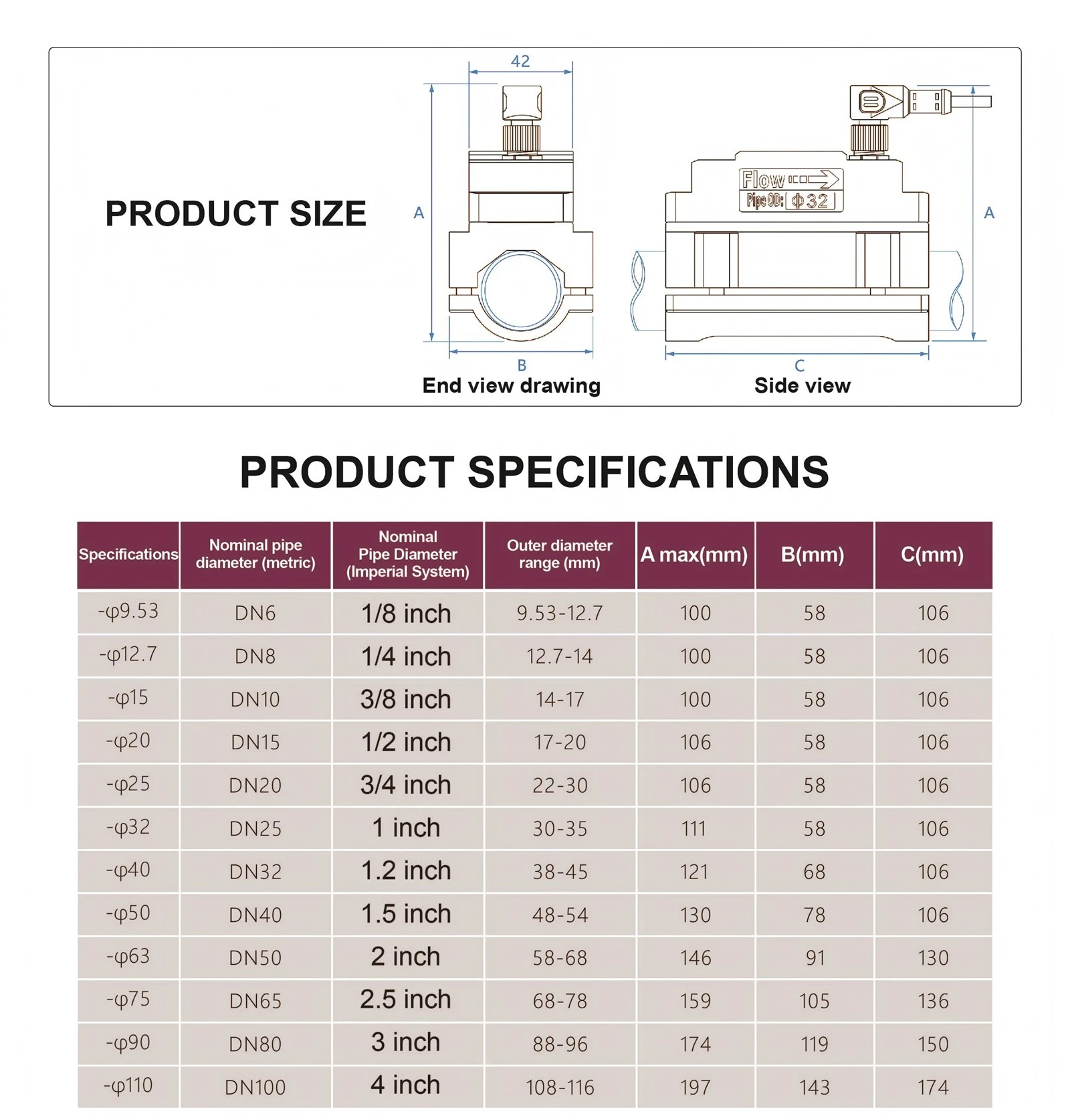

Za več parametrov si oglejte specifikacije.
Tipični primeri uporabe
- Naknadno opremljanje obstoječih cevovodov za tekočine z možnostjo merjenja pretoka
- Nadzor obtočne vode v industrijskih hladilnih sistemih
- Preverjanje pretočnih pogojev v drsnikih za obdelavo vode
- Podporno zagon opreme in validacija procesov
- Merjenje pretoka v transportnih in dozirnih linijah kemikalij
- Sledenje komunalne porabe vode v proizvodnih obratih
- Integracija nadzora pretoka v OEM opremo
- Začasno testiranje pretoka med vzdrževanjem in odpravljanjem težav
Zakaj izbrati HNF00-C?
- Dodajte merjenje pretoka brez spreminjanja obstoječih cevi
- Zmanjšajte čas namestitve in stroške projekta
- Idealno za nadgradnjo opreme in aplikacije za naknadno vgradnjo
- Zmanjšajte prekinitve proizvodnje med uvajanjem
- Primerno za kovinske in plastične cevi
- Preprosta premestitev, ko se merilne točke spremenijo
- Uporabno za zagon, diagnostiko in dolgoročno spremljanje-
- V pretočni poti ni gibljivih delov
Priljubljena oznake: objemka za ultrazvočni merilnik pretoka vode, Kitajska objemka za ultrazvočni merilnik pretoka vode na proizvajalci, dobavitelji, tovarna
| Specifikacije ultrazvočnega merilnika pretoka HNF00-C na vpetje | |
| Posebni parametri | Vrednost / Opis |
| Načelo merjenja | Metoda ultrazvočne razlike v prehodnem času: Med postopkom merjenja sta dva piezoelektrična (PZT) kristala znotraj senzorja nameščena na nižjih in zgornjih položajih za izmenično pošiljanje in sprejemanje ultrazvočnih signalov. Ultrazvočni valovi prodrejo skozi steno cevi pod določenim kotom in se širijo v tekočino. Pretok tekočine vpliva na širjenje ultrazvočnih valov, zaradi česar je čas prenosa ultrazvočnih valov v smeri protitoka vedno večji od tistega v smeri navzdol. Z natančno analizo časovne razlike v prenosu v teh dveh smereh in na podlagi njenega sorazmernega razmerja s hitrostjo pretoka tekočine lahko senzor hitro in natančno izračuna volumetrični pretok tekočine. |
| Območje nazivnega premera | DN6-DN100 (OD9,53-OD110) |
| Material zmočenih delov | Kovinska lupina, material brez{0}}stika |
| Način povezave | Vse{0}}v-eni zunanji kartici, pritrjeni z vijaki med zgornjo in spodnjo kartico ter glavno enoto |
| Največja merilna napaka | +/-2.0%(0.3m/s-5.0m/s) |
| Merilno območje | 0.01-130 m³/h |
| Najvišji procesni tlak | brez pritiska |
| Srednje temperaturno območje | -10 stopinj do -50 stopinj |
| Razpon temperature okolja | -10 stopinj do -50 stopinj |
| Material ohišja oddajnika | Kovinske cevi: cevi iz nerjavečega jekla, cevi iz ogljikovega jekla, bakrene cevi Plastične cevi: PVDF, PPH, PVC, CPVC, PDA, PU, PPR, HDPE |
| Prikaz/delovanje | Trenutni pretok, trenutna hitrost, neto akumulirana količina, enkrat-akumulirana količina, dnevna, mesečna in letna akumulirana količina Podpira izbiro metričnih in imperialnih enot, m³/h, LPM, GPM, LPH, pri čemer je tovarniško privzeta enota m³/h |
| Vložki | |
| Izhodi | 4-20mA Relejni izhod MODBUS RTU RS485 |
| Napajanje | 24 VDC pri 3 W z vgrajeno gumbasto baterijo-CR1220 |
| Certifikat | CE ISO 9001 ISO14001 |
| Funkcionalna varnost | Funkcionalna varnost sledi standardu IEC 61508, kar omogoča uporabo v varnostnih aplikacijah, kot to določa standard IEC 61511. |
