Hongnuo (shenyang) General Machinery Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev digitalnega stikala za pretok vode na Kitajskem. Dobrodošli pri nakupu visokokakovostnega digitalnega stikala za pretok vode po konkurenčni ceni v naši tovarni. Sprejemamo tudi naročila po meri.
Osnovne specifikacije
| Parameter | Vrednost |
|---|---|
| Mediji | Voda, olje, zrak (in drugi mediji, združljivi z nerjavnim jeklom) |
| Območje nastavitve | Voda: 1–150 cm/s ; Olje: 3–300 cm/s ; Zrak: 20–2000 cm/s |
| Indikacija pretoka | 8 LED: 3 rdeče (< setpoint), 1 yellow (= setpoint), 4 green (>nastavljena točka) |
| Način nastavitve | Indukcijski gumbi ali računalniška programska oprema (-nastavljiva na mestu) |
| Izhod |
PNP/NPN/rele na izbiro; NO/NC nastavljiv |
Kako deluje + vodnik stanja LED
Kako deluje
Dva temperaturna senzorja znotraj sonde. Eden meri temperaturo medija (referenca). Drugi je ogrevan. Tok odnaša toploto – temperaturna razlika se spreminja s hitrostjo toka. Elektronika to razliko pretvori v signal stikala.

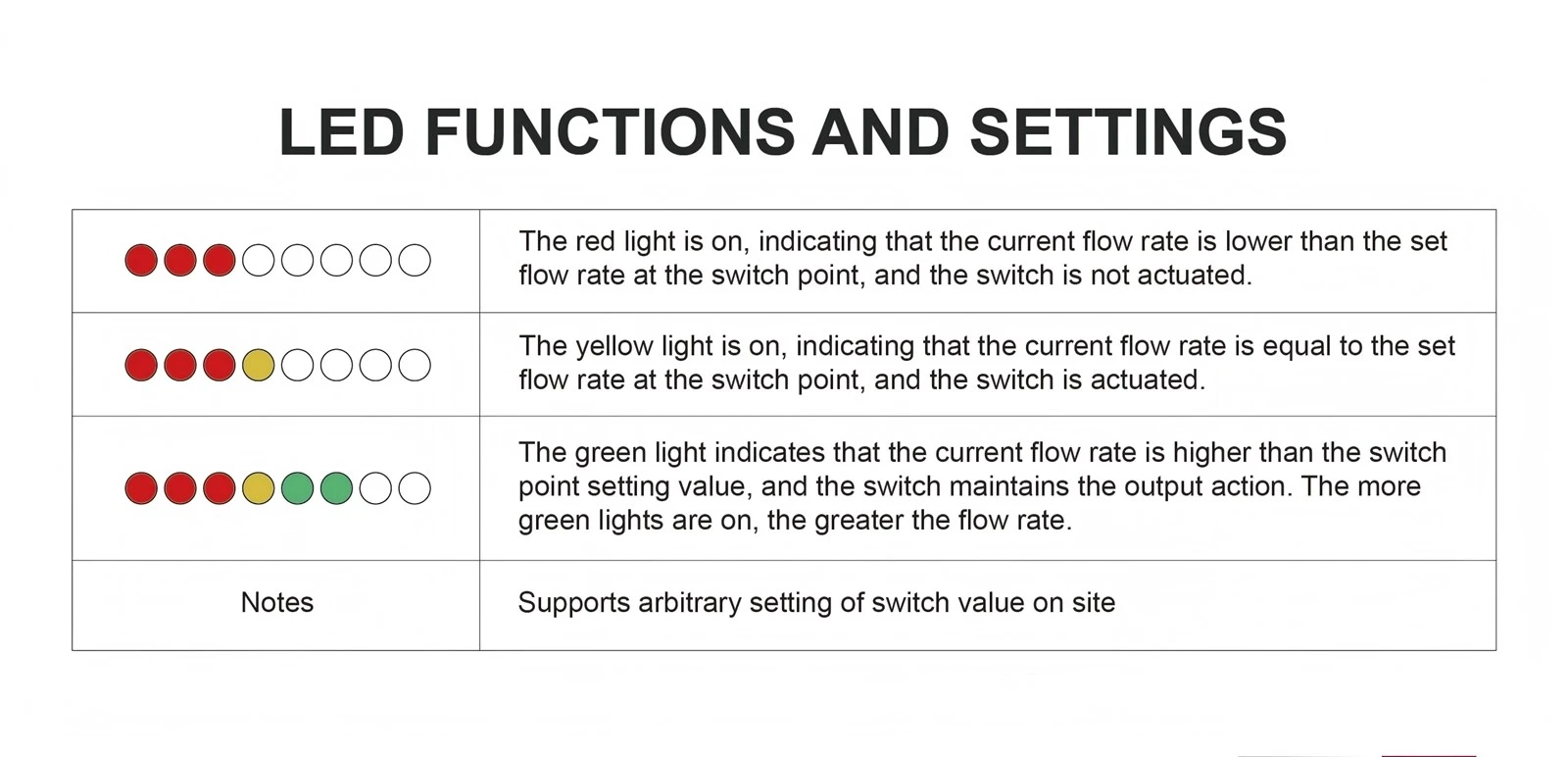

Vodnik stanja LED
3 rdeče LED: pretok je pod nastavljeno vrednostjo. Stikalo ni aktivirano.
1 rumena LED: pretok je nastavljen. Stikalo se aktivira.
4 zelene LED: pretok je nad nastavljeno vrednostjo. Več zelenih LED=večji pretok.
Način nastavitve
Preklopno točko nastavite z indukcijskimi gumbi na enoti – orodje ni potrebno. Ali pa se povežite z osebnim računalnikom za programsko{1}}konfiguracijo.
Aplikacija
Industrijska oprema
Cevi za hladilno tekočino na obdelovalnih strojih, brizganje, laserska oprema. 8 Svetleče diode prikazujejo trend pretoka – operater takoj vidi, ali pretok hladilne tekočine upada, preden se stroj pregreje.
Obdelava vode
Zaščita pred-suhim tekom črpalke. Sproži alarm ali izklop-ob izgubi pretoka. LED trend pomaga operaterjem opaziti poslabšanje pretoka, preden pride do poškodbe črpalke.
Farmacevtski
CIP povratni vodi in potrditev prenosa tekočine. Preverja pretok v sanitarnih ceveh. Brez gibljivih delov ni nevarnosti kontaminacije.
Proizvodnja električne energije
Zaznavanje pretoka hladilne vode na generatorskih sklopih. Nadzor pretoka transformatorskega olja. Vizualni LED trend omogoča hitro preverjanje na terenu brez odpiranja plošč.
Petrokemija
Stanje pretoka/ni{0}}toka na procesnih linijah. Zaščita črpalke v prostem teku. Deli iz nerjavečega jekla, ki so v stiku z vodo, delujejo z jedkimi mediji.
Priljubljena oznake: digitalno stikalo za pretok vode, Kitajska digitalno stikalo za pretok vode proizvajalci, dobavitelji, tovarna
|
Termično stikalo pretoka HNF10-B |
|
|
Posebni parametri |
Vrednost / Opis |
|
Načelo merjenja |
Po principu toplotne difuzije sta v sondi dva temperaturna senzorja. Eden deluje kot referenčni senzor za merjenje temperature medija, drugi pa je ogrevan in služi kot merilni senzor. Temperaturna razlika med tema senzorjema se uporablja kot osnova za merjenje pretoka. Ko se pretok medija poveča, se vrednost temperaturne razlike zmanjša in obratno. Po obdelavi se ta vrednost temperaturne razlike pretvori v standardni izhod električnega signala in prikaže. |
|
Območje nazivnega premera |
Navoj G1/2", G1/4", drugi po meri |
|
Material zmočenih delov |
Nerjaveče jeklo 304/Nerjaveče jeklo 316L |
|
Način povezave |
Navojna povezava |
|
Merilno območje |
Voda: 1..150 cm/s (privzeto), olje: 3...300 cm/s, zrak: 20..2000 cm/s |
|
Najvišji procesni tlak |
100 barov (izbirno 300 barov) |
|
Srednje temperaturno območje |
-20...85 stopinj (-30...120 stopinj F) |
|
Razpon temperature okolja |
-40...85 stopinj |
|
Material ohišja oddajnika |
Neomejeno |
|
Prikaz/delovanje |
Brez zaslona |
|
Izhodi |
NPN |
|
Napajanje |
24 VDC |
|
Certifikat |
CE ISO9001 |
|
Funkcionalna varnost |
Funkcionalna varnost sledi standardu IEC 61508, kar omogoča uporabo v varnostnih aplikacijah, kot to določa standard IEC 61511. |
